分子束外延技术在科研及工业领域极为重要。不过，在初期阶段，它面临了生长方面的难题。我国科技人员经过深入钻研，已取得显著成效。现在，让我们来回顾一下它的发展过程。

关键突破开端

1971年，贝尔实验室的卓以和取得了显著成就。他通过分子束外延技术，成功制造出了GaAs/AlGaAs超晶格结构。在此之前，常规的气相和液相外延生长方法均无法实现这种超晶格结构的生长。卓以和的研究成果具有重大影响，为后续相关研究开辟了新的道路。

国产设备起步

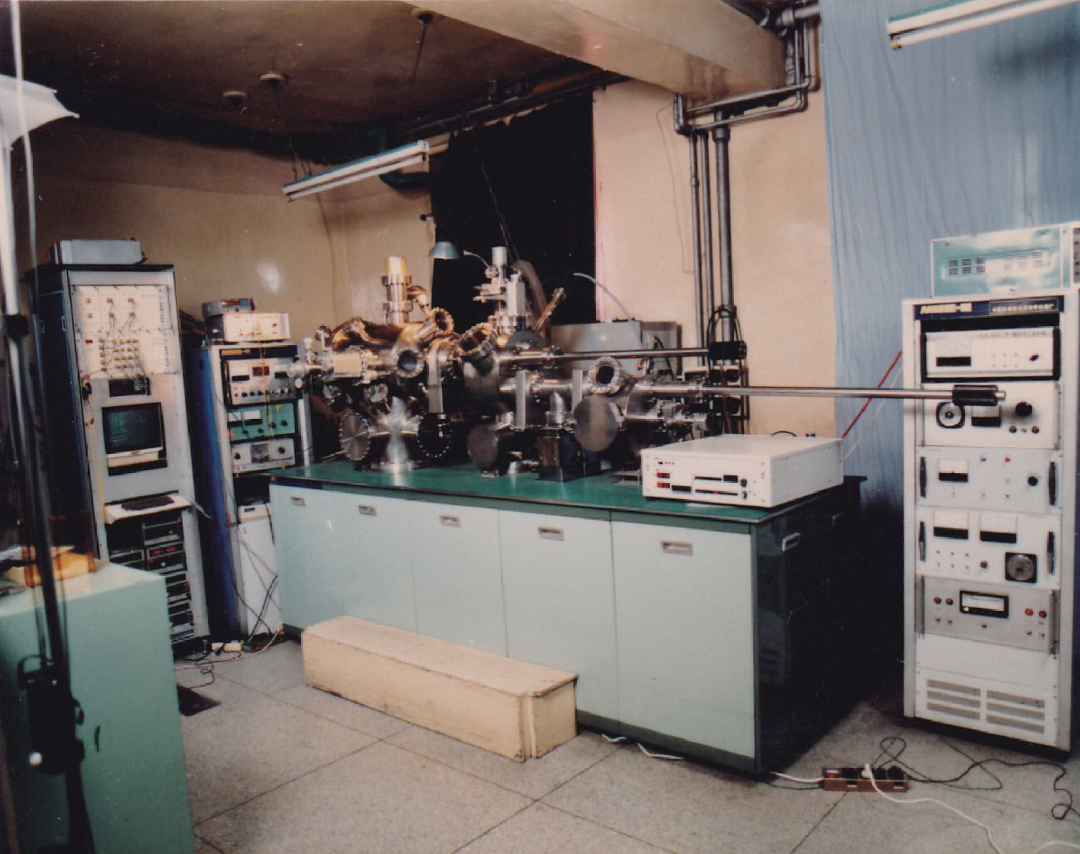

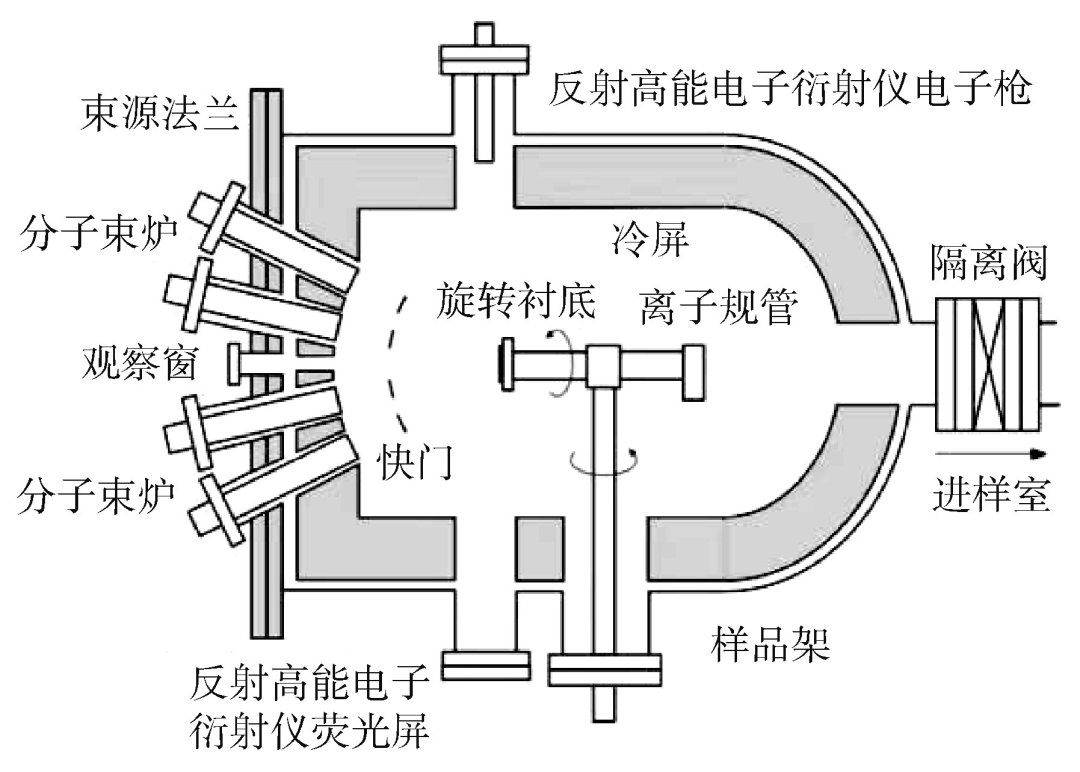

中科院半导体研究所迅速作出响应。物理所刚开始设计分子束外延设备，半导体所便开始研发。他们成功制造了MBE-I型和MBE-II型我国首台分子束外延设备。这两台设备承载了科研人员的期望，标志着我国分子束外延设备自主研发的突破。

旧设备显弊端

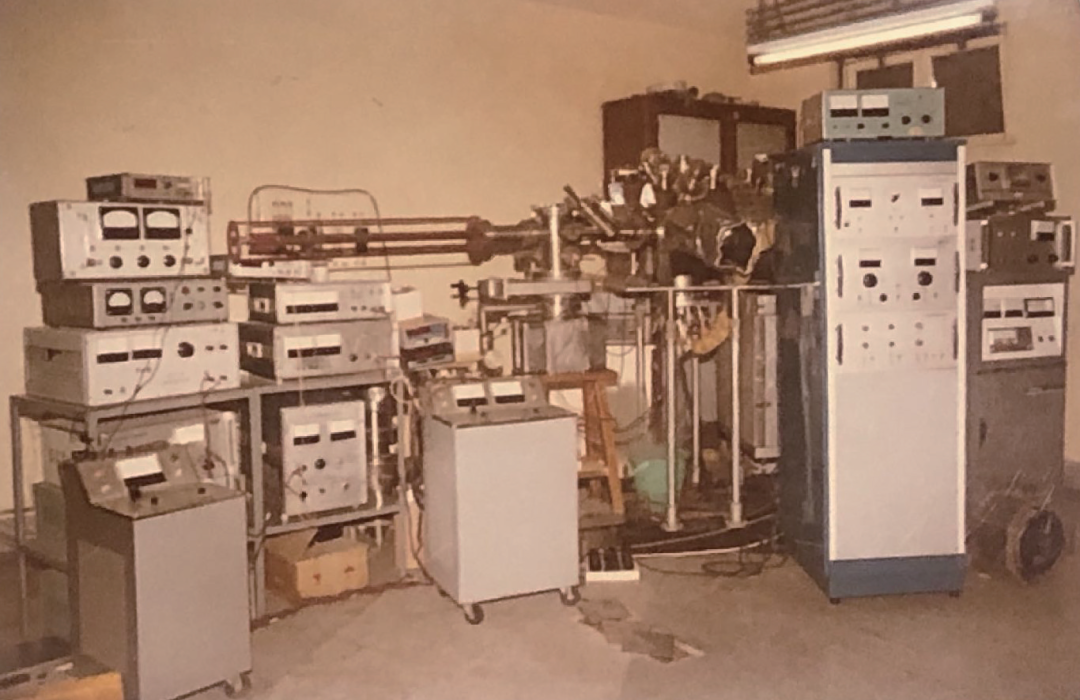

物理所和半导体所的MBE-I型和MBE-II型设备在运行中逐渐暴露出缺陷。材料生长的尺寸仅限于1平方厘米，每次只能处理一个样品，效率十分低下。南京55所的电子工业部深知MBE材料的重要性，然而，国际上对相关设备和材料实施了禁运。这使得我国第一代国产MBE设备无法满足需求，研究工作因此面临诸多困难。

性能材料生长

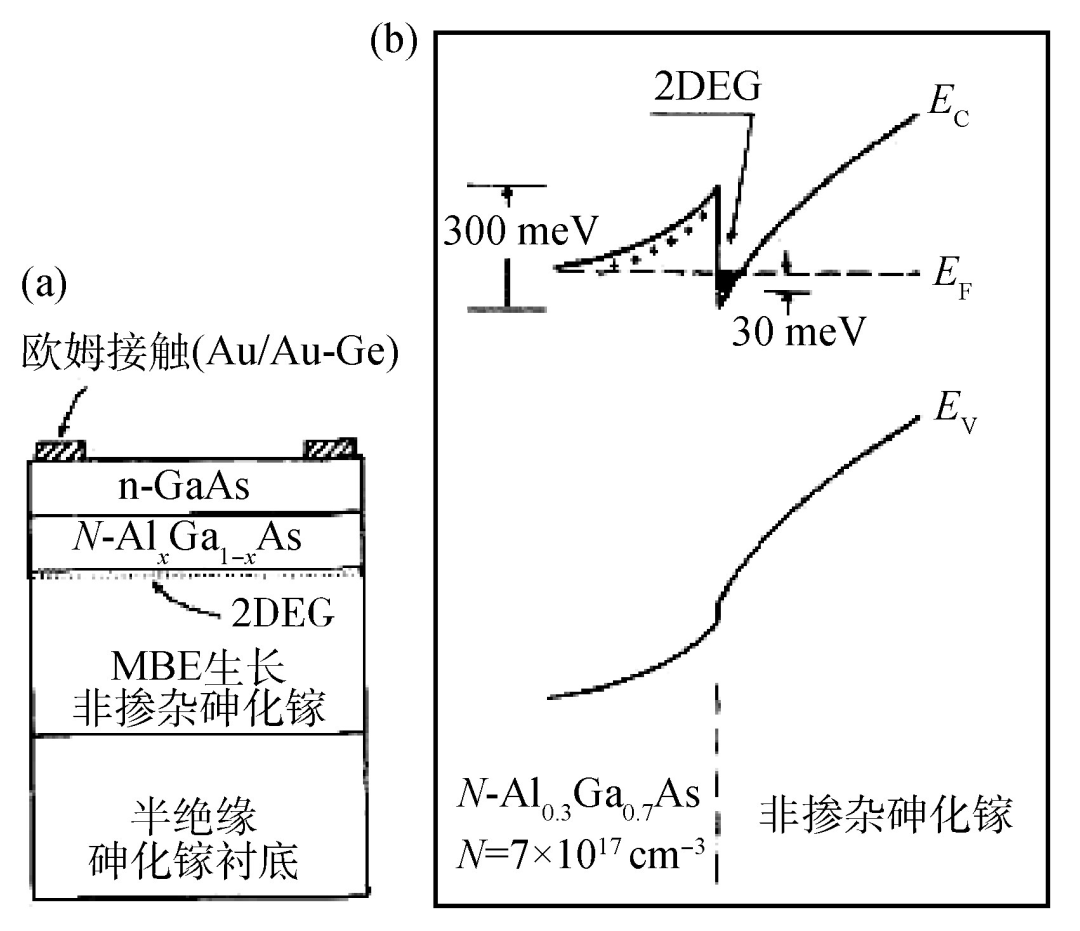

国内科研人员不畏艰难，他们成功研发出了InGaAs沟道的PHEMT材料。这种材料的性能，甚至超越了GaAs沟道的HEMT。这一突破，意味着我国在该领域实现了重大进展，为高性能微波器件的研发奠定了坚实基础。同时，这也增强了我们在先进材料生长领域的信心。

国际趋势推动

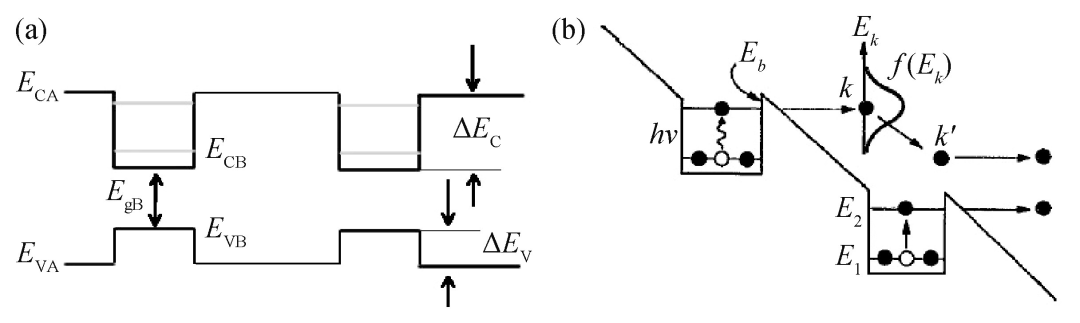

20世纪80年代中期到后期，全球对半导体多量子阱和超晶格的研究非常热烈。国外学者专注于分子束外延材料生长及其物理性质的研究，并成功研发了多种MBE设备型号，以适应产业化的需要。这种状况既给我国科研人员带来了挑战，也激发了他们的斗志，促使我国科研加速发展，力争达到国际先进水平。

设备升级提升

为了提升生产效率，我们成功制造了五台型号为VI的设备。物理所、半导体所和上海冶金所分别得到了一台。这样的分配方式明显提升了这些所在分子束外延材料制备领域的实力。此举使我国在半导体材料生长领域更具竞争力，同时也为科学研究和工业进步打下了坚实的基础。

有机源设备成功

20世纪90年代，半导体研究所研发的金属有机源分子束外延设备取得了显著成效。该设备成功制造出多种多量子阱材料。通过X光双晶衍射实验，我们观察到了十个衍射峰。这说明材料的品质非常优秀。该设备与MBE-VI型设备一同申报，最终在1993年获得了国家科技进步二等奖。

探测器研究成果

上海技术物理所的中科院致力于探究含有汞的II-VI族窄禁带化合物，这些化合物对于红外探测器的制造至关重要。研究所采用MBE技术成功制备了HgCdTe红外探测器，并在此领域取得了多项重要成就，为国家红外探测技术的发展做出了显著贡献。

技术整体飞跃

我国分子束外延技术从无到有，逐步壮大，成功完成了从实验到应用的转变，取得了显著成果。这一成果极大地推动了我国在分子束外延材料领域微波器件、光电器件的研发，以及量子阱超晶格物理研究的发展。回顾这一发展过程，我们不禁感叹科技进步的强大力量，同时也对未来的科技发展充满期待。请问您认为分子束外延技术今后会在哪些行业取得显著进展？期待您的评论、点赞以及分享。
